產品名稱 > EKL3 面板型接地、短路故障指示器
產品特點
接地短路故障指示器分為A和B兩種型號，B型具有信號遠傳功能。是在消化，吸收國內外同類先進產品基礎上，為城鄉電網環網配電系統設計的一種自動化監測專用裝置。在環網配電系統中，特別是在大量使用環網負荷開關(RingMainUnit)的系統中，如果下一級配電網絡系統中發生了線路短路或接地故障時，上一級的供電系統必須在規定的時間內進行分斷，以防止發生重大事故。在分斷保護發生后，會造成隸屬于此級網絡的系統全部停電。通過使用本產品，可以快速準確地指示出發生故障的部分，大大節省了查找故障部分的時間，減少停電時間和停電范圍，提高供電可靠性。
工作原理
當供電線路有短路或接地故障發生時，短路或接地電流產生的電磁場變化，使固定在電纜上的傳感器中測量線圈產生脈沖信號，當脈沖信號的值的大小達到或超過設定的故障電流值時，故障指示器會自動記憶故障狀態，故障指示燈閃爍發出故障指示，同時通過遠程報警接口，將故障 信號傳遞給監控中心，工作人員通過故障指示信號能夠迅速準確地找到線路故障位置，及時排除故障，恢復電網供電。
功能
◆短路報警
◆接地報警
◆低電量報警
◆遠程報警和遠程復位
◆自動時間復位（自行整定：4.8.12.24H)
◆測試和手動復位

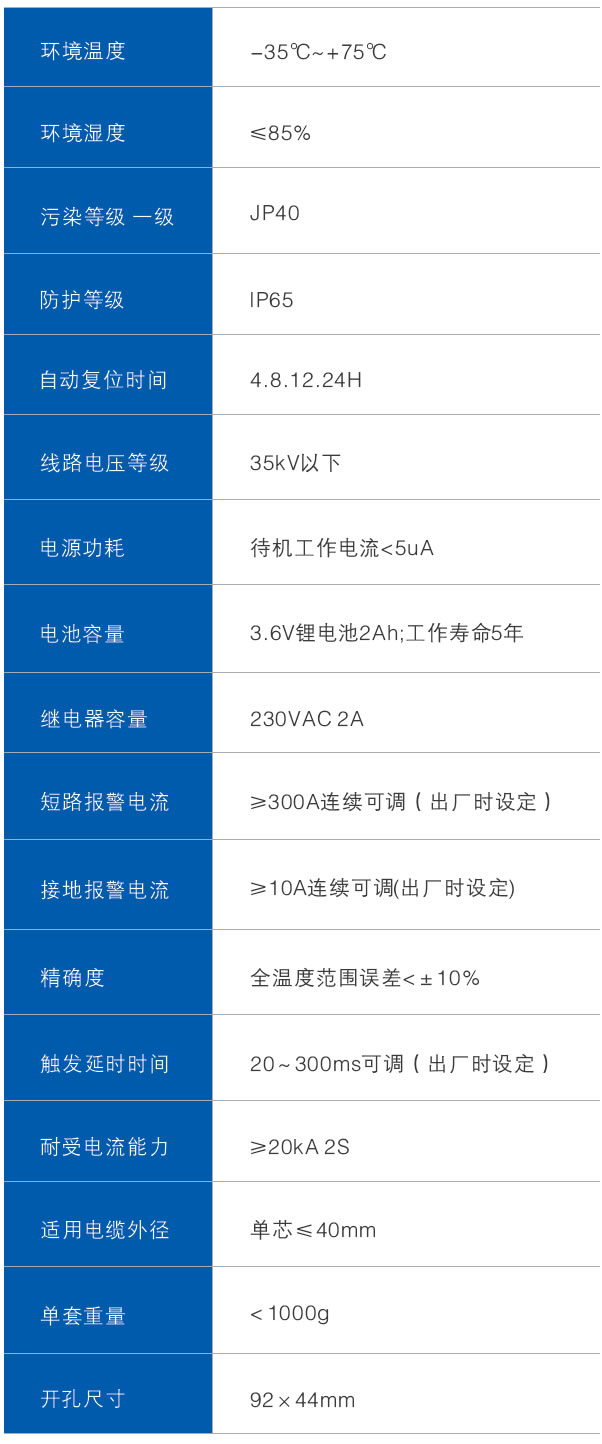

技術參數

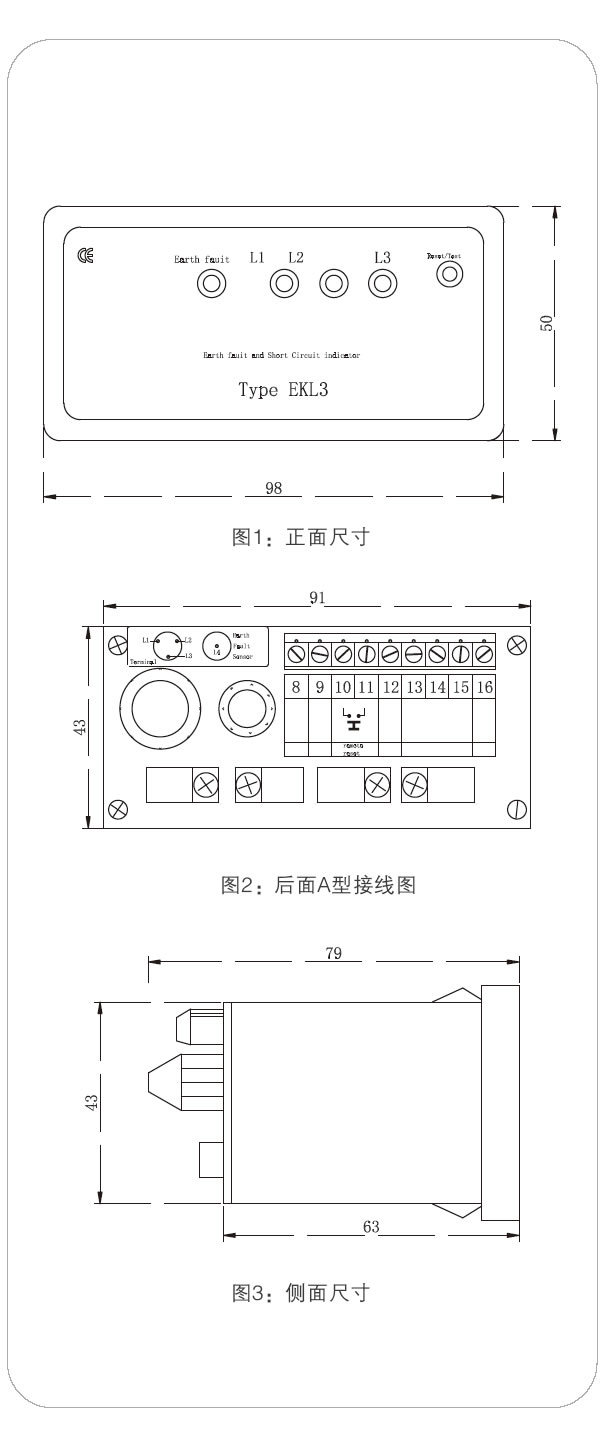

產品安裝尺寸圖
